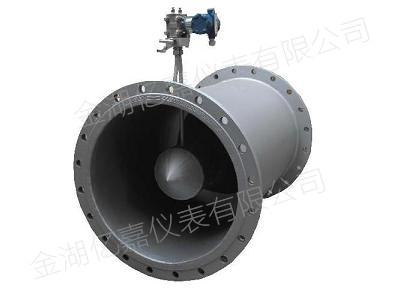

金湖億嘉儀表研發的YJV系列V錐流量計是一種差壓流量計，它的開發成功是差壓式流量測量質的飛躍，它利用V錐體在流場中產生的節流效應，通過檢測上下游壓差來測量流量。與普通節流件相比，它改變了節流布局，從中心孔節流改為環狀節流。V錐流量計與其他流量?jī)x表相比，具有長期精度高、穩定性好，受安裝條件局限小、耐磨損、測量范圍寬、壓損小、適合贓污介質等優點。而且V錐體本身作為流場的整流器而成為一種具有獨特性能的優異的新型流量計。

YJV系列V錐流量計應用范圍：

V錐流量計作為一種新型的差壓式流量計，主要用于鋼廠、化工廠等蒸汽、煤氣的測量。

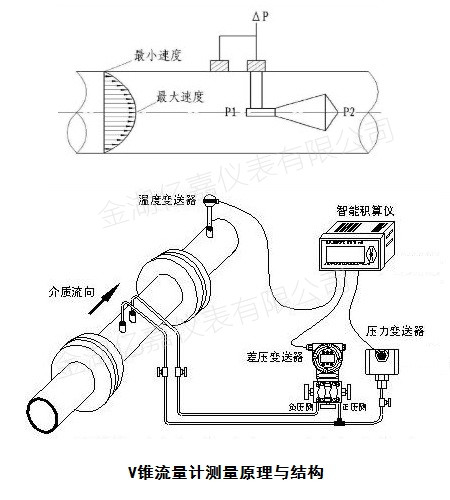

YJV系列V錐流量計測量原理：

V錐流量計又稱內錐流量計、V錐、錐形流量計，是一種利用能量守恒原理新型差壓流量計，V錐流量計是在管道中心懸掛一個錐形截流件，錐形件阻礙介質流動，通過重塑流速曲線，在截留件的前后形成壓差，通過差壓變送器將其壓差測量出來并通過二次儀表進行開方積算。

YJV系列V錐流量計產品特點：

1.精度高：V錐流量計的精度為測量值的±0.5%，貿易計量級為±0.3%（系統精度需參照應用條侏及二次儀表的精度）。

2.重復性好：V錐流量計的重復性很好，為±0.1%。

3.量程比寬：V錐流量計的量程較其它類型的差壓流量計大得多，正常情況下為10：1，若有必要不是也可加大。在雷諾數高于8000時輸出信號為線性，若低于8000也可測量，但需對輸出信號根據曲線進行修正。

4.直管段要求低：伯努力方程要求受測流體為理想流體，在實際應用中這是根本不可能的，很多情況會造成流體分布不均勻，如彎頭，閥門，縮徑，擴徑，泵，三通等等，對其它儀表而言，這是一個很難解決的問題。V錐流量計可在極為惡劣的情況下均勻流體分布，如在緊鄰儀表上游有單彎管，雙彎管，經過錐體“整流”后的流體分布比較均勻可保證儀表在惡劣的條件下獲得較高的測量精度，由于V錐流量計可均勻流體分布曲線，因此同其它類型的差壓流量計相比，對上下游直管段的要求小，建議安裝時在上游留0-3D的直管段，在下游留0-1D的直段管。當用戶的管道尺寸大，管道價格高或直管段不夠的情況下，V錐流量計將是最佳選擇。在過去十年內，對V錐流量計的上游有一個90℃的單彎管或兩個不在一個平面上的雙彎管的情況進行了測試，測試結果表明，V錐流量計可在緊鄰它的地方裝有一個彎管或不在同一個平面上的雙彎管而不會對測量精度有影響。

5.流量計特有結構所形成的邊界層效應，使節流件關鍵部位不會磨損，因此可以保持幾何尺寸長期不變，因此能長期穩定工作而無須標定。流量計是純機械體，因此耐高溫、耐高壓、耐腐蝕及不怕振動。

6.可測的流體廣泛（液體、氣體、蒸汽），測量范圍寬（微小流量～大流量），適用的管徑DN15～DN3000。

YJV系列V錐流量計技術參數：

1、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量 程比4∶1時，精度等級：≤0.30)
2、重復性：0.11%
3、工作壓力：0～40MPa(有多個壓力等級可供選擇)
4、工作溫度：-40～851°C
5、環境溫度：-42～65°C、
6、安裝直管段要求：前0-3D直管道，后0-1D直管段
7、量程比寬：通常為10∶1，選擇合適的參數可達到50∶1
8、壓損小：同樣的β值，壓損是孔板1/3～1/5
9、口徑從DN25～DN2000

YJV系列V錐流量計產品選型：

YJV系列V錐流量計安裝方式：

1、管道法蘭式：是指流量計兩端有安裝法蘭。與工藝管道兩端同規格的安裝法蘭（也稱用戶法蘭）連接，是比較常用的結構形式，適用的口徑（DN50mm～3000mm）。此種形式適用于節流裝置與差壓變送器分體安裝時選用，一般常用于測量蒸汽流量時使用，在測量其他高溫介質時也可以使用。

　　2、法蘭夾裝式：用于小口經流量計的安裝形式，每臺流量計玉工藝管道只需2片法蘭。法蘭與工藝管道焊接在一起，再把流量計夾裝在兩法蘭之間。此中安裝方法與渦街流量計（≤300mm）安裝方法相同。

　　3、小口徑一體化式：適用口徑≤DN40mm，介質溫度≤120℃的流體。該結構是把差壓變送器直接與塔形流量計組合成一個整體。二者之間無導壓管、取壓閥、三閥組。使安裝變的非常簡單（與渦街流量計安裝方法相同） 。差壓變送器調節零點時需要關閉工藝管道的閥門，就可以調零。

　　注意：此安裝方式，不能用于測量高溫介質的場合，是因?yàn)楦邷亟橘|(zhì)會進入差壓變送器測量室內，損壞變送器測量膜片。

　　4、管道對焊式：是指塔形流量計與工藝管道無法蘭連接（流量計本體無法蘭），安裝時直接把流量計與工藝管道焊接在一起。該結構成本相對較低（減少4片法蘭的成本），屬于一次性安裝。一般用于較大口徑的場合。

　　5、常規流體一體化式：是指介質溫度≤120℃的流體，適用管徑：DN50～DN3000。生產廠家根據不同的流體和用戶要求，出廠時在流量計上為用戶焊接（或裝配）好閥門和三閥組。在現場安裝時由用戶把流量計與變送器組裝在一起即可。

　　6、蒸汽一體化式：是指測量蒸汽流量時，把變送器與塔形流量計組裝在一起，變送器與流量計之間要裝配我公司“蒸汽專用三閥組”部件，從而取消了導壓管并大大簡化了取壓結構。

　　7、液體防凍式：是指塔形流量計與變送器之間裝由我公司“液體專用隔離罐”，罐中裝有特殊介質，該介質能在較低的溫度下不凍結。此種安裝方式在測量液體時，特別在北方冬天室外環境比較低的情況下。往往變送器測量室種的液體容易凍結，損壞變送器。

　　8、方形管道法蘭式：是指工藝管道為方形管，而流量計測量管為圓形管道，二者通過一個特制的“方－圓”連接件進行連接。

YJV系列V錐流量計訂貨須知：

訂貨時請?zhí)峁┮韵聟?shù)：
1、被測介質最大、常用、最小流量工作壓力、工作溫度
2、介質密度、粘度
3、管道材質、內徑、外徑
4、允許壓力損失
5、取壓方式
6、現場管道敷設情況和局部阻力件形式。

YJV系列V錐流量計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
